我檢測的一臺發動機的波形圖，請你幫忙分析一下，謝謝！

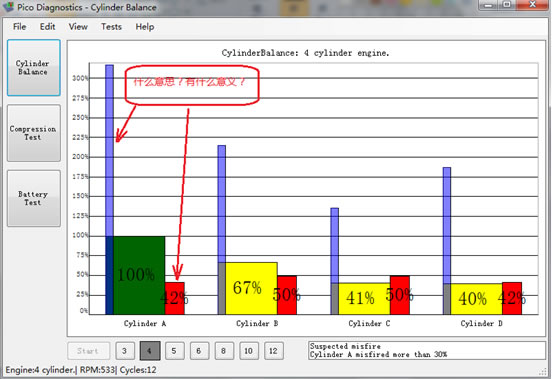

1、汽缸平衡測試：藍色及紅色柱狀代表什么？有何意義？可以分析出什么問題？

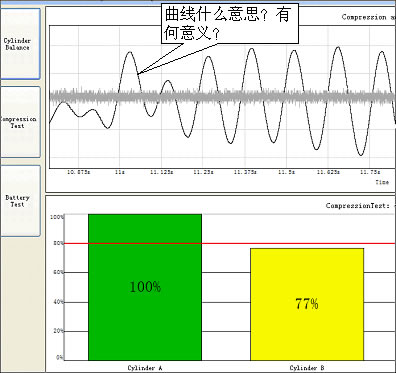

2、汽缸壓縮測試：點擊右鍵選擇Signal（信號）出來的曲線有何意義？

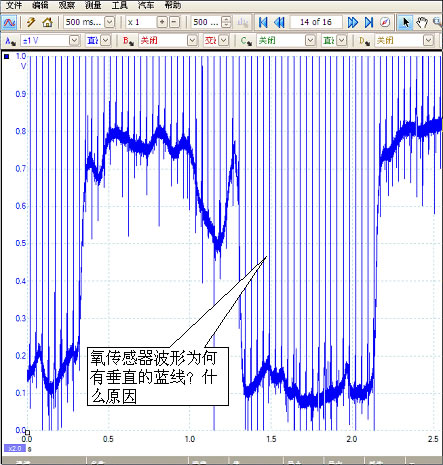

3、氧傳感器波形為何有垂直的藍線？什么原因？文件很大，未傳，如果需要我再傳給你。
解答：
問題 1：
- 藍色表示機械作功；四個汽缸中，A缸的藍色柱最長，說明A缸的機械功率最大。
- 紅色表示缺火，百分比表示缺火的程度。四個汽缸都有缺火情況，可能燃燒有問題。你可以檢測各缸的高壓點火波形。看看是不是有故障（如擊穿電壓不夠，或沒有燃燒時間。故障可能是間歇性的）
問題 2：曲線表示發動機的轉速（RPM）。
問題 3：氧氣傳感器波形有垂直直線，屬于正常情況。原因：（1）Pico示波器比較靈敏；（2）干擾，附近運轉部件和廢氣流的干擾。
如你不想看到有垂直的直線，可以激活“濾波器”把它過濾掉。
方法：點擊通道按鈕  ，在彈出的對話框里，勾選“激活過濾器”，并可輸入適當的頻率值。
另，你采集的波形時基設置為500ms/div,看到的波形比較寬。你可以試下將時間設置為1s/div或2s/div，在采集信號時，記得發動機要加速（加幾手油），看下波形是否有變化？分析氧傳感器波形，主要是看它的轉換（變化）情況，波形有些干擾沒什么影響的。
